产品展示>>电动操作机构

Products

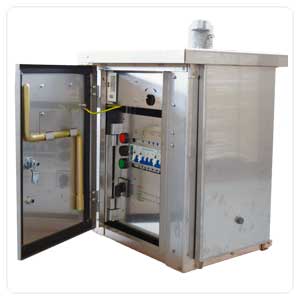

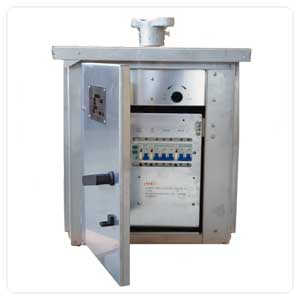

CJ电动操作机构

CJ系列电动机操动机构，属户外产品，供操作高压隔离开关只用。可进行远方控制，也可就地用电动控制或用摇把进行摇把操作。

CJ series motor operating mechanism belongs to outdoor product, for the operation of high voltage isolation switch andfor remote control and can also be used in electric control or manual operation by crank.

CJ电动操作机构的工作条件和工作环境:

环境温度:-50℃~+50℃；
海拔:不超过2000m；
风速:不超过34m/s;
覆冰厚度:不超过10mm；
地震烈度:不超过8度；
空气污秽程度:适用于IV、III级及以下污秽地区；
无频繁激烈震动，无易燃易爆化学腐蚀物；
阳光辐射强度:1000W/㎡(晴天中午);
不适用于具有大量导电气体、尘埃或足以降低其
电器性能及有爆炸危险的场所；
电源电压变化范围:额定电压的85%~110%

CJ电动操作机构主要规格及技术参数:

项目 item		数值 numerical value
电动机Motor	额定电压 rated voltage(V)	AC380/AC220/DC220/DC110
	额定功率 rated power(W)	370/550
	额定转速 rated speed(r/min)	1400
	额定电流 rated current(A)	1.1/2.5/5
	启动电流 starting current(A)	≤10
控制回路电压 Control loop voltage(V)		AC380/AC220/DC220/DC110
控制回路电流 Control loop circuit(A)		≤1
额定输出转矩 Rated output torque (N+m)		400~1200
分(合)闸操作时间 operation time of switch on and switch off(S)		4~15
操作机构输出轴输出转角 output shaft output angle of the operation mechanism		90°/192°
机构重量 weight(kg)		60

产品的结构特点

CJ系列电动机操作机构采用电动机驱动涡轮蜗杆减速装置，带动输出轴工作，具有噪音小的特点。
CJ系列电动机操动机构中采用电气分、合闸终点限位开光与机械限位装置相配合的方式，使机构主轴限制在准确的位置。
CJ系列电动机操作机构箱内设有远、近控开关，可实现就地电动分、合闸操作和远方遥控操作。

CJ series motor operating mechanism uses the motor driven turbine worm reducer, driving the operation of output shaft and with the characteristics of small noise.
CJ series motor operating mechanism uses electrical dissection, assorted method of switch on terminal limit switch and the mechanical limiting device, so that the main shaft of the mechanism is limited to the accurate position.
CJ series motor operating mechanism box has built in remote and close control switch, which can realize on site electrical dissection, closing operation and remote operation.
